Drehdurchführungen
Was ist eine Drehdurchführung?
Die Drehdurchführung wird auch als Drehgelenk, Drehkupplung, Drehwirbel oder auch Flüssigkeitsdrehdurchführung bezeichnet, neben einer Reihe anderer Bezeichnungen, die verwirrend sein können.
Eine Drehdurchführung ist eine Verbindung, die als Dichtung zwischen einem stationären Teil und einem rotierenden Teil eines Geräts oder einer Maschine fungiert, aber darüber hinaus hilft die Drehdurchführung auch bei der Versorgung des Flüssigkeitsstroms innerhalb oder außerhalb eines rotierenden Teils eines Geräts.
Die Drehdurchführung ist ein sehr kleines Gerät, das von außen einfach aussieht, aber im Inneren eine wichtige Rolle spielt, da es ein stationäres Teil mit einem rotierenden Teil in einer Maschine (oder einem Gerät) verbindet, weshalb die Drehdurchführung als 2-in-1-Gerät betrachtet werden kann, das als Gelenk in einer Maschine fungiert.
Drehdurchführungen für Flüssigkeiten
Verfügbare Optionen

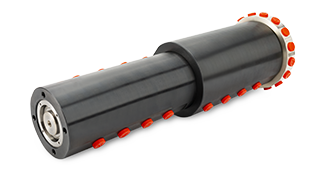

Kundenspezifische Drehdurchführungen Lösungen

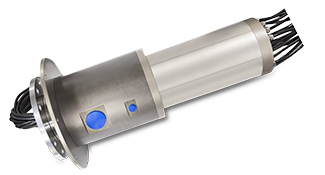

Kombination mit Medien + Elektrische
Erfahren Sie mehr über die Drehdurchführung
Wozu dient eine Drehdurchführung?
Drehdurchführungen gibt es in verschiedenen Formen, Größen und Typen, so dass sie für unterschiedliche Zwecke, Bedürfnisse und Branchen geeignet sind.
Sie wird häufig als Vorrichtung zum Anschluss von rotierenden Geräten an feste Rohrleitungen in Geräten verwendet, in denen Dampf, Öl, Kühlmittel, Wasser oder Luft übertragen werden müssen.
Daher werden Drehdurchführungen in der Luft- und Raumfahrt, der Robotik, der Lebensmittel- und Getränkeindustrie, der Öl- und Gasindustrie, in medizinischen Geräten und vielen anderen Geräten wie Hydraulikbaggern, Windkraftanlagen, Schlauchaufrollern (Offshore), CNC-Maschinen, Robotern, Hebevorrichtungen und Winden eingesetzt.
Wie funktioniert eine Drehdurchführung?
In erster Linie sorgt die Drehdurchführung für die Abdichtung zwischen einem stationären und einem rotierenden Teil eines Geräts, und es gibt vier Hauptdichtungsarten, die sie bieten kann:
Dichtung der Druckverbindung
Plastometrische Dichtung
Hydrostatische Dichtung
Mechanische Dichtung
Bei der Verbindung zwischen zwei Teilen ermöglicht die Drehdurchführung eine Verbindung (Bewegung), die auch einen Flüssigkeitsstrom ermöglicht.
Die Verbindung bleibt erhalten und der ungestörte Medienfluss ist auch während der Bewegung gegeben.
Was ist der Einlass einer Drehdurchführung?
Der Einlass einer Drehdurchführung befindet sich an der Oberseite, wo der Einlass für die Flüssigkeit angebracht und fest mit der Drehdurchführung verbunden ist.
Unmittelbar unter dem Einlass einer Drehdurchführung befindet sich jedoch der Abfluss, der ebenfalls angeschlossen werden sollte.
Nachdem sowohl Einlass als auch Abfluss angeschlossen sind, kann die Drehdurchführung an eine Maschine angeschlossen werden.
Bei der Installation der Drehdurchführung an einer Maschine gibt es noch viele weitere Details zu beachten, wie z.B. die Position, Gewindehinweise, Schlauchrichtungen und andere. Dies wird in dem folgenden Video gut beschrieben und erklärt.
Wie wird eine Drehdurchführung an eine Welle angeschlossen?
Die Drehdurchführung kann in 3 einfachen Schritten installiert werden, unabhängig von der Art der Drehdurchführung.
Die Drehdurchführung wird mit Hilfe von Gewinden an die Welle (stationärer Teil) eines Gerätes montiert. Beachten Sie, dass die Drehdurchführung erst nach dem Anschluss der Zu- und Ablaufschläuche mit der Welle verbunden werden sollte.
Alle Montageflächen müssen sauber sein, da Dellen oder Späne Schäden verursachen können. Die Gewinderichtung einer Drehdurchführung sollte immer mit der Gewinderichtung der Welle übereinstimmen (niemals umgekehrt).
Und schließlich sollte der Rotor mit dem vom Hersteller der Drehdurchführung empfohlenen Drehmoment angezogen werden.
Welche Arten von Dichtungen für Drehdurchführungen gibt es?
Das Herzstück eines Dichtkopfes ist die Dichtung. Dichtungen verhindern, dass während des Betriebs Medien aus dem Dichtkopf austreten. Die Dichtungstypen lassen sich in Gleitringdichtungen mit Druckstange, Gleitringdichtungen ohne Druckstange, Lippendichtungen, Plastomerdichtungen, hydrostatische Dichtungen und O-Ring-Dichtungen unterteilen.
Wie wird eine Drehdurchführung entsiegelt?
Drehdurchführungen können mit einem geeigneten Werkzeug zum Entsiegeln des Gewindes von einem feststehenden Teil eines Gerätes gelöst werden.
Allerdings kann auch das Innere von Drehdurchführungen zu Reparaturzwecken entsiegelt werden, und dies ist etwas, das viel mehr Wissen erfordert und nicht immer empfohlen wird, da Drehdurchführungen eine Lebensdauer haben und manchmal besser ersetzt werden sollten.
Typen von Drehdurchführungen
Drehdurchführungen gibt es in verschiedenen Formen, Größen und Typen. Obwohl sie für verschiedene Branchen, Geräte und Maschinen hergestellt werden, können sie auch für individuelle Bedürfnisse entworfen werden.
Auch wenn es viele Typen gibt, lassen sich die Drehdurchführungen in die folgenden Verwendungszwecke einteilen:
Einkanalige Drehdurchführungen
Langsamlaufende Drehdurchführungen (einkanalig)
Drehdurchführungen mit zwei Durchgängen
Unabhängig vom Typ besteht jede Drehdurchführung aus den gleichen Bauteilen mit Unterschieden in der Konstruktion. Zu den Hauptbestandteilen einer Drehdurchführung gehören eine Welle, Lager, Dichtungen, ein Gehäuse und ein Sicherungsring.
Jeder Drehdurchführungstyp bestimmt die Drehgeschwindigkeit, den Druck und die Temperatur.
Es gibt auch verschiedene Arten von Drehdurchführungen, die speziell für die Übertragung von Thermoöl, Wasser, Dampf, Hydrauliköl, Luft oder Kühlmittel geeignet sind. Darüber hinaus können Sie für bestimmte Zwecke maßgeschneiderte Drehdurchführungen erhalten, und es gibt auch vielseitige Drehdurchführungen, die für verschiedene Flüssigkeiten und Gase geeignet sind.
